  • REP-F回饋式電子負載

    所屬分類：新能源行業

    ▲REP-F系列 直流回饋式電子負載　　　　REP-F系列直流回饋式電子負載是針對燃料電池電堆及發動機系統測試開發的一款電源，電源基于工頻隔離式IBGT兩極變換架構的電力電子變流裝置。為高可靠性、可編程、自動運行的直流電子負載。具有高精度及高動態響應特性，可將輸入的直流能量全功率段回饋至電網。滿足低電壓大電流測試，使用于燃料電池電堆、燃料電池發動機系統等測試領域?！a(chǎn)品性能特點　　?高精度；輸出電流精度0.1%FS；　　?高動態特性，快速電流切換；　　?IGBT式電路方式，純數字化工頻隔離設計；　　?具有低電壓大電流的特性，適用于電堆輸出測試的環境；　　?負載具有恒壓、恒流、恒功率模式；　　?可編程的保護及運行參數。

產品詳情

▲REP-F系列 直流回饋式電子負載　　
　　REP-F系列直流回饋式電子負載是針對燃料電池電堆及發動機系統測試開發的一款電源，電源基于工頻隔離式IBGT兩極變換架構的電力電子變流裝置。為高可靠性、可編程、自動運行的直流電子負載。具有高精度及高動態響應特性，可將輸入的直流能量全功率段回饋至電網。滿足低電壓大電流測試，使用于燃料電池電堆、燃料電池發動機系統等測試領域。

▲產品性能特點

　　?高精度；輸出電流精度0.1%FS；

　　?高動態特性，快速電流切換；

　　?IGBT式電路方式，純數字化工頻隔離設計；

　　?具有低電壓大電流的特性，適用于電堆輸出測試的環境；

　　?負載具有恒壓、恒流、恒功率模式；

　　?可編程的保護及運行參數。

　　?大屏幕液晶顯示、多種通訊接口；

　　?具有本機操作、上位機操作功能，配有上位機軟件及外部通訊功能；

　　?可將能量回饋電網；同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量自動回饋電網的負載功能，具有節能降耗、綠色環保的突出優勢；

　　?產品電路結構采用PWM整流加DC/DC雙級電路，能實現輸出的電壓范圍寬、精度高、動態響應快的特點；

　　?采用PWM整流+PWM逆變?cè)?，功率因?gt;0.99。THD和注入諧波電流滿足國標要求。

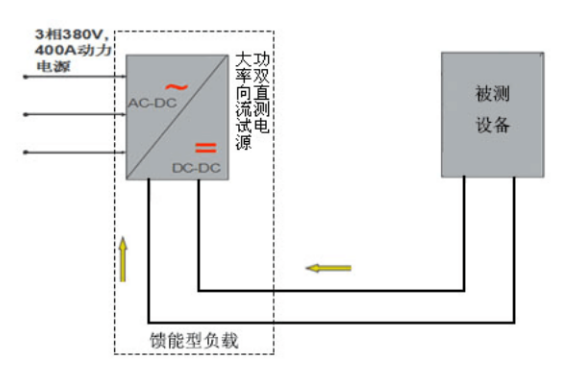

▲系統原理圖：


▲技術指標：

特性類型

參數項目

技術參數

輸入?yún)?shù)

相數

三相四線+PE

電壓

相電壓：220V±10%，線電壓：380V±10%

頻率

50/60Hz±5Hz

隔離功能

內置隔離變壓器（選配）

輸入功率因數

0.99

輸入電流失真度

3%

輸出參數

額定功率（kW）

定制

峰值功率（kW）

定制

峰值功率時間（S）

60

額定電壓（V）

定制

額定電流（A）

定制

電壓精度

0.1%F.S  分辨力 0.1V

電流精度

0.1%F.S  分辨力 0.1A

源效應

0.1%F.S

負載效應

0.1%F.S

紋波（Vpp）

0.2%F.S

瞬態恢復時間

5ms

電流上升時間

10ms（10%~90%,阻性負載,測試條件：電源輸出，接通負載測試)

正反向切換時間

10ms（+90%~-90%切換)

保護功能

IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、母線過壓、輸出過壓、輸出過流

回饋參數

三相線電壓

380V15%（允許電網電壓）

頻率

50±10%（允許電網頻率）

功率因數

0.99（標準AC源輸入，失真度1.5%以內）

總諧波含量

3%

回饋功能

100%能量回饋

顯示

大屏幕彩屏液晶

急停功能

具備急停按鈕

軟啟動

預充電功能

隔離變壓器

選配

通信接口

 RS485、CAN（選配）
